Доброго времени суток! Планирую сделать усилитель на ГУ50 , шасси из двух уголков алюминиевых и спрятать все в корпус типа этого . Как с сделать приемлемое охлаждение??? и какая высота верха корпуса от верха лампы??

Из моего опыта.
Заднюю стенку оставляем открытой, "защитив" металлической сеткой или решеткой. Изнутри на верхнюю панель корпуса по всей её площади крепим лист жести для равномерного нагрева (исключения локального перегрева) этой панели и отражения ИК-излучения ламп (жесть крепим блестящей стороной внутрь корпуса). Я использую жесть от больших прямоугольных банок-канистр из-под кухонного оливкового масла. Расстояние от верха ламп без этого - не менее 10-12 см, с листом жести расстояние может быть 5 см.
Еще лучше при этом сделать в дне корпуса два-три отверстия любой формы по 60-100 кв. см. ближе к передней части корпуса. Ножки корпуса при этом - высотой не менее 1 см.
А если в эти отверстия установить высококачественные модели компьютерных вентиляторов с их питанием от 6 вольт (половины штатного напряжения) то будет еще лучше.

_________________
Бывают поступки, после которых даже тараканы в голове аплодируют стоя...
050 246 3341; Viber/Telegram 068 362 3497

Спасибо! то что нужно!!!

Вообще тема для раздела "Мастерская", но мне стало интересно.... Как из ДВУХ!!! уголков сделать шасси для усилителя?

_________________
"Если ясность вашего изложения напрочь исключает возможность ложного толкования, вас все равно поймут неправильно!..."
"Его я смело и без страха
Пошлю,интеллигентно,на х@й.
Коль он умен,так он поймет.
А коль дурак,так пусть идет!"

Возможно "уголок" 100х400?

вот такой формы?
Тогда сложив их бутербродом, получм искомое

_________________
Старайся делать хорошо. Плохо - оно само получится...
----------
Я сова. Я могу на 270 градусов повернуть голову жаворонку с перфоратором.

А соединить сваркой?

_________________
"Если ясность вашего изложения напрочь исключает возможность ложного толкования, вас все равно поймут неправильно!..."
"Его я смело и без страха
Пошлю,интеллигентно,на х@й.
Коль он умен,так он поймет.
А коль дурак,так пусть идет!"

А причем тут сварка? Ты спросил, КАК из двух углоков тра-та-та...
Ну, я и предположил, вот примерно так

Короче! Топикстартер внесите ясность, как у вас из 2х уголков получилось шасси, а то нам тут информации недостаточно...

ПЫСЫ: Если по теме, то я бы предложил вариант со сквозной вентиляцией. Задняя стенка закрытая , а в днище и в крышке вент-отверстия, по окружности панелек ламп. Более холодный воздух будет заходить снизу, обогреваться вокруг баллона, и, будучи нагретым, устремляться вверх, в выходные отверстия, создавая таким образом тягу.

_________________
Старайся делать хорошо. Плохо - оно само получится...
----------
Я сова. Я могу на 270 градусов повернуть голову жаворонку с перфоратором.

Дырья сверьху!!!!!! Неэстетично. Всё уже давно придумано и Дима это озвучил - дырья в задней стенке и внизу, но внизу, как и сказал Дима - ближе к передней панели. И циркуляция воздуха нормальная и кот не нассыт на ланпы.

_________________
"Если ясность вашего изложения напрочь исключает возможность ложного толкования, вас все равно поймут неправильно!..."
"Его я смело и без страха
Пошлю,интеллигентно,на х@й.
Коль он умен,так он поймет.
А коль дурак,так пусть идет!"

Да ладно, неэстетично!?
Глянь, яка цяцька!


это не призыв к повторению, но как идея.

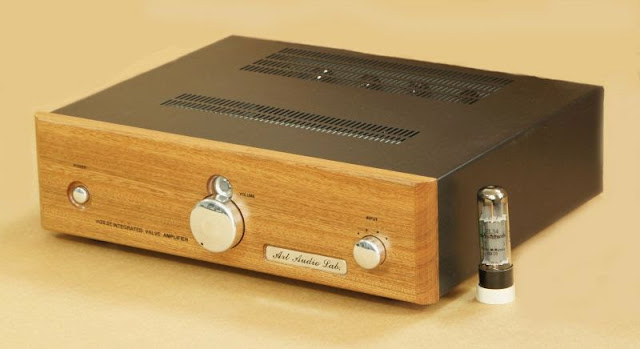

Или вот
